TECHNISCHE INFORMATION
ELKA Drehtorantrieb
Terra
Unterflurantrieb
| | TERRA - S 250
1. lgl. Tor
TERRA - S 252
2. flgl. Tore | TERRA -S 350
1. flgl. Tor
TERRA - S 352
2. flgl. Tore | | Max. Flügelbreite pro Flügel | 2.500mm | 3.500mm | | Max. Gewicht pro Flügel | 500kg | 500kg | | Elektroschloss erforderlich | optional | JA | | Notentriegelung bei Standardmontage | von innen und außen | von innen und außen | | Notentriegelung bei Nebentormontage | von innen | von innen | | Interne Anschläge | JA | JA | Externe Anschläge bei Tor AUF
erforderlich | nein | nein | Externe Anschläge bei Tor
ZU erforderlich | empfohlen | JA | | Betriebsspannung | 24V | 240V | | Netzspannung | 230V / 50Hz | 230V / 50Hz |
Lieferumfang ohne Funk
1x oder 2 Antriebseinheiten (1.flgl. Tor oder 2.flgl. Tor)
1x Motorsteuerung
1x Bedienungs.- Montageanleitung
Lieferumfang mit Funk
1x oder 2 x Antriebseinheiten (1.flg. Tor oder 2.flgl. Tor)
1x Motorsteuerung
1x Funkempfänger
1x Handsender
1x Bedienungs.- Montageanleitung
Montage / Einbauanleitung
TERRA-S Standard-Untertor  Download pdf. Datei
| | Fokus Säulen - Pfostendrehtorantrieb

Die Antriebe FOKUS 125 und FOKUS 125/2, Pfostenhöhe 1.250mm,
wie die Antriebe FOKUS 155 und FOKUS 155/2 Pfostenhöhe 1.550mm
sind ab sofort nicht mehr Lieferbar
Eine Ersatzteilversorgung ist sichergestellt
| Fokus 125
1. flgl. Tore
Fokus 125/2
2. flgl. Tore | Fokus 155
1. flgl. Tore
Fokus 155/2
2. flgl. Tore | Max. Torflügelbreite
bei winddurchlässigen Toren | 3.000mm | 3.000mm
| Torgewicht max. | 250kg | 250kg | Notentriegelung | Im Antriebspfosten | Pfostenhöhe max. | 1.250mm | 1.550mm | Öffnungswinkel max. | 180° | 180° | Laufzeit | Einstellbar | Betriebsspannung | 24V | Netzspannung | 230V / 50Hz | Anschläge TOR AUF/ZU
erforderlich | JA | Bis 2.500mm pro Flügel | Externe oder optionale interne Anschläge JA | Bis 3.000mm pro Flügel | Externe Anschläge JA |
Montage / Anbauanleitung
FOKUS 125-155
 Download pdf. Datei
|
ZENIT
-Gelenkarmantrieb-
für 1. flgl. und 2. flgl. Tore
KOMET
-Linear-Zahnstangenantrieb-
für 1. flgl. und 2. flgl. Tore
|
|
|
ZENIT S300 - S452
1.flgl. und 2. flgl. Tore
| KOMET 200 - 602
1.flgl. und 2.flgl. Tore | ED 180 ED 182
Achtung nicht mehr Lieferbar |
Der ZENIT-S isteinstabiler
Gelenkarm-Drehtorantrieb, der auf den ersten Blick überzeugt. Für 1-flgl. und 2-flgl. Tore.
Die spielfrei eingestellte Kugelumlaufspindel garantiert einen ruhigen Bewegungsablauf des Tores.
Montage / Einbauanleitung:
ZENIT-S 300-450_mit geradem Arm Download pdf. Datei Geeignet für 1.flgl. und 2. flgl. Tor mit einer Flügelbreite bis zu 4.500mm und einem Torblattgewicht bis zu 450kg Die einfach einzustellenden internen Anschläge erlauben den Verzicht auf externe Anschläge bei TOR AUF.
Bei Toren bis 3.000mm Breite pro Flügel kann auch bei TOR ZU auf externe Anschläge verzichtet werden. Der ZENIT-S passt für die unterschiedlichsten Einbausituationen. Es stehen mehrer Armausführungen zur Wahl.
Netzspannung: 230 Volt
Betriebsspannung: 24 Volt Die Motorsteuerung MO 36 mit ihrer zukunftsweisenden Logik erfüllt nahezu alle denkbaren Kundenwünsche. Lieferumfang ohne Funk
1.flgl. Tor
1x Antriebeseinheit
1x Motorsteuerung
1x Montage / Anbauanleitung
2.flgl. Tor
2 x Antriebseinheiten
1x Motorsteuerung
1x Montage.- Bedienungsanleitung
Lieferumfang Mit Funk
1.flgl. Tor
1x Antriebseinheit
1x Motorsteuerung
1x Funkempfänger
1x Handsender (SK Midi)
1x Montage.- Bedienungsanleitung
2.flgl. Tor
2 x Antriebseinheiten
1x Motorsteuerung
1x Funkempfänger
1x Handsender (SK Midi)
1x Montage.- Bedienungsanleitung
Montage / Einbauanleitung:
ZENIT-S 300-450_mit Standart Arm  Download pdf.Datei ZENIT-S 300-450_mit langem Arm  Download pdf. Datei
| Der KOMET ist ein robuster Linear-Zahnstangenantrieb
mit einem eleganten Gehäuse aus eloxiertem
Aluminium und schlagfestem ABS.
Montage / Einbauanleitung:
KOMET 200-280-400-600 Download pdf Datei Geeignet für 1.flgl. und 2. flgl. Tor mit einer
Flügelbreite bis zu 6.000mm und einem
Torblattgewicht bis zu 500kg
Bauserie 200/202----- 1.flgl.Tor/2.flgl.Tor,
Torflügelgewicht--------200 kg
Bauserie 300/302----- 1.flgl.Tor/ 2.flgl.Tor
Torflügelgewicht--------300 kg
Bauserie 400/402----- 1.flgl.Tor/ 2.flgl.Tor
Torflügelgewicht--------400 kg
Bauserie 600/602----- 1.flgl.Tor/ 2.flgl.Tor
Torflügelgewicht--------500 kg Die Linearzahnstange und die Zahnräder
aus vertzinktem Stah machen den Unterschied.
Sie gewährleisten einen zuverlässigen und beispielhaft leisen Betrieb.
Die Notentriegelung von oben oder unten ist ein weiteres Merkmal. Technik, die überzeugt. Die stabile Unterkonstruktion
hält senkrechten Druckkräften bis 150kg stand.
Der KOMET passt für die unterschiedlichstn Einbausituationen. Ein Beispiel ist die schwerkbare Aufnahme für steigendes Gelände.
Netzspannung: 230 Volt
Betriebsspannung: 24 Volt Die Motorsteuerung MO 36 mit ihrer zukunftsweisenden Logik erfüllt nahezu alle denkbaren Kundenwünsche. Lieferumfang ohne Funk
1.flgl. Tor
1 x Antriebeseinheit
1 x Motorsteuerung
1 x Montage / Anbauanleitung
2.flgl. Tor
2 x Antriebseinheiten
1 x Motorsteuerung
1 x Montage / Anbauanleitung
Lieferumfang Mit Funk
1.flgl. Tor
1 x Antriebseinheit
1 x Motorsteuerung
1 x Funkempfänger
1 x Handsender (SK Midi)
1 x Montage.- Bedienungsanleitung
2.flgl. Tor
2 x Antriebseinheiten
1 x Motorsteuerung
1 x Funkempfänger
1 x Handsender (SK Midi)
1 x Montage.- Bedienungsanleitung
Montage / Einbauanleitung:
KOMET 200-280-400-600  Download pdf. Datei | Ersatzteile können noch angefordert werden
siehe Link
http://www.torantriebe-vorholt.com/epages/63575736.sf/de_DE/?ObjectPath=/Shops/63575736/Products/503000%2A%2A%2A -------------------------------------------- Der ED 180 ist ein bewährterZahnstangenantrieb für privat genutzte Tore.
Er verfügt über eine hochwertige Abdeckung aus eloxiertem Aluminium und schlagfestem ABS.
Geeignet für 1.flgl. und 2. flgl. Tor mit einer Flügelbreite bis zu 1.80mm und einem Torblattgewicht bis zu 150kg
Die Linearzahnstange und die Zahnräder aus Polyamid B garantieren einen leisen Betrieb.
Der ED 180 und ED 182 passen für unterschiedlichsten Einbausituationen. Netzspannung: 230 Volt
Betriebsspannung: 24 Volt Ausgestatte sind die Antriebe mit der
Motosteuerung MO32, MO34, MO36 je nach Baujahr Ersatzteile können noch geliefert werden |
Drehtorantrieb ROLLER
1.flgl. Tor und 2. flgl. Tore
Einfach anders
Der ROLLER ist in 15 Jahren permanenter Weiterentwicklung zu einem hochwertigen Drehtorantrieb mit vielen Vorteilen gereift.
Er wird einfach mit vier Schrauben am Torblatt befestigt und überzeugt durch seine leise Rolltechnik.
Eine preiswerte Lösung für den privaten Kunden
Kreisläufer bis 360° für jeden gewünschten Öffnungswinkel. Leise Rolltechnik mit maximaler Reifenhaftung über federnd gelagertes Rad.
Motorsteuerung MO 36 für Drehtore, Kraft- / Geschwindigkeitsstufen einstellbar, 2x7 Segment-Anzeige, Soft-Start und Soft-Stopp, Auswertung für Kontaktprofi le, Lichtschrankentest.
Montage / Einbauanleitung
ROLLER mit MO 36-elka-V0_9.pdf
Download
Innovativ
Der ROLLER gleicht Bodenwellen oder ansteigendes Gelände bis zu 180mm aus.
Das Rad wird durch Federkraft auf den Boden gedrückt, sodass eine maximale Traktion gewährleistet ist.
Variabel
Der ROLLER passt für die unterschiedlichsten......................................................Einbausituationen.
......................................................So lässt sich jeder gewünschte Öffnungswinkel realisieren.
Technische Daten
Max. Breite pro Flügel bei 50% Winddurchlässigkeit: ......4,00 Meter
Max. Fläche pro Flügel bei 50% Winddurchlässigkeit: .........6,0 m/2
Max. Gewicht pro Flügel: ..................................................250 kg
Elektro-/Motorschloss erforderlich: ...............................empfohlen
Notentriegelung: .....................................................ist vorhanden
Laufzeit: ....................abhängig vom Öffnungswinkel und der in der
...................................................................Steuerung gewählten
Geschwindigkeitsstufe ....................................(1 bis 5):.ca. 11 sec.
.......................................................................Stufe 5 (schnellste)
Beispiel: .........................................................Öffnungswinkel 90°,
Torbreite / Flügelbreite ..................................................2.500mm
Max. Öffnungswinkel: ................................................bis zu 360 °
Externe Anschläge bei TOR AUF erforderlich: ..............................JA
Externe Anschläge bei TOR ZU erforderlich: ................................JA
Netzspannung: .................................................................230 Volt
Betriebsspannung: .............................................................24 Volt
Montage / Einbauanleitung
ROLLER 1 und Roller 2
Download pdf.Datei
Lieferumfang:
1 oder 2 Antriebe- Roller (je nach Bestellung für 1.flgl. od. 2.flgl. Tor)
1 x Motorsteuerung
1 x Funkempfänger und Handsender (je nach Bestellung)
1 x Montage.- Bedienungsanleitung
TECHNISCHE TABELLE

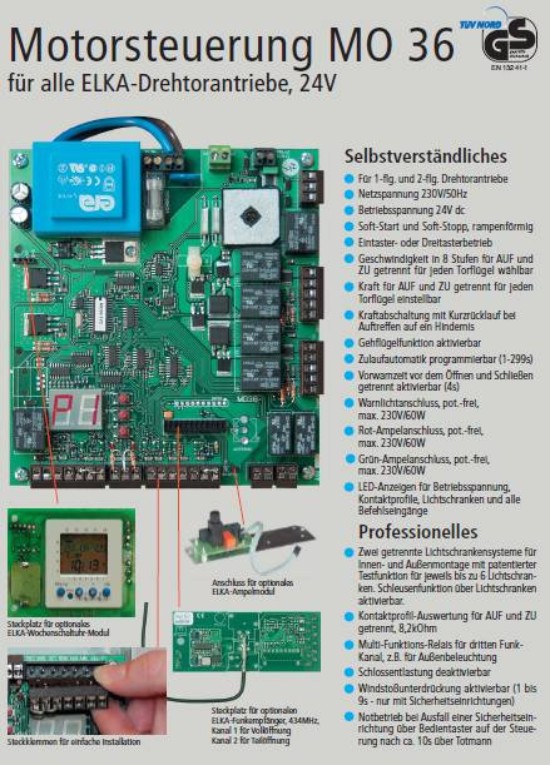

Motorsteuerung MO 36 für alle Drehtorantriebe (mit und ohne Funk)
Motorsteuerung MO 36 für Drehtorantriebe |
Betriebsspannung: 24 Volt |
Grundsätzliches |
Für 1. flgl. und 2. flgl. Drehtorantriebe |
Netzspannung: 230V / 50Hz
|
Betriebsspannung 24 Volt
|
Stufenlos Soft-Start und Soft-Stopp
|
Selbstverständlich |
Geschwindigkeit in 8 Stufen für AUF und ZU getrennt
für jeden Türflügel wählbar
|
Kraft für AUF und ZU getrennt
für jeden Türflügel einstellbar
|
Gehflügelfunktion integriert
|
Zulaufautomatik einstellbar (1 - 299s )
|
vorwarnzeit vor dem Öffnen und Schließen getrennt aktivierbar ( 4s )
|
Eintaster-Betrieb - oder Dreitasterbetrieb
|
Warnlichtanschluss, max. 230V / 60W
|
LED-Anzeige für Betriebsspannung,
|
Kontaktprofile und Lichtschranken und alle Befehlseingänge |
