TECHNISCHE INFORMATION



ELKA       Schiebetorantriebe
24 Volt,  230 Volt, und 400 Volt





 24 Volt

230 Volt



400 Volt

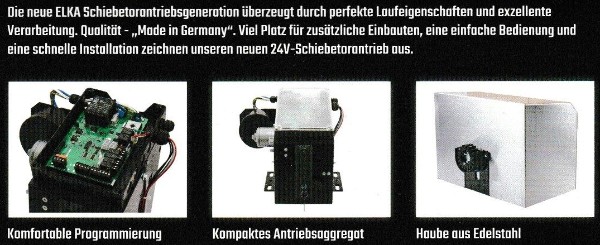

Antriebe     24 Volt

Lieferumfang  ohne Funk
1 x  Antriebeseinheit
1 x  Motorsteuerung
1 x  Montage.- Bedienugsanleiting


Lieferumfang  Mit Funk
1 x  Antriebseinheit
1 x  Motorsteuerung
1 x  Funkempfänger
1 x  Handsender (SK Midi)
1 x  Montage.- Bedeinungsanleitung

Montage / Einbaubauanleitung

Schiebetor EST 204-404

 Download. pdf Datei




EST 204
Torgewicht 200kg, max.
Torlänge 5.000mm
Mit integrierter Motorsteuerung ST 56, Kontaktprovil-Auswertung für AUF und ZU getrennt, Lichtschrankentest aktivierbar, einstell Teilöffnung per Funk (für Fußgänger), SOFT-Start und Soft-Stopp, keine Endschalter erforderlich, Kunststoff-Zahnrad Modul 5, bis 30mm höhenverstellbar

EST 404
Torgewicht 400kg, max.
Torlänge 6.000mm
Für weitere Informatioen
siehe EST 204

EST 804
Torgewicht 800kg, max.
Torlänge 8.000mm
Mit integrierter Motorsteuerung MO 46, Kontaktprovil-Auswertung für AUF und ZU getrennt, SOFT-Start und Soft-Stopp, keine Endschalter erforderlich, für Ein Taster- oder Drei Taster- oder Tore-Betrieb,Kunststoff-Zahnrad Modul 5, bis 30mm höhenverstellbar

EST 804 Komfortgehäuse
Torgewicht 800kg, max.
Torlänge 8.000mm
Für weitere Information
siehe EST 804

EST 1224
Torgewicht 1.200kg, max.
Torlänge 10.000mm
Für weitere Information
siehe EST 804

EST 824 Sprint
Torgewicht 800kg, max.
Torlänge 8.000mm
Laufgeschwindigkeit max. 400mm/s.
Für weitere Information
siehe EST 804

Pfostenantriebe

Orbit 125
Torgewicht 800kg, max.
Torlänge 8.000mm
Pfostenhöhe 1.250mm
Mit integrierter Motorsteuerung MO 46, Kontaktprovil-Auswertung, keine Endschalter erforderlich, für Ein Taster- oder Drei Taster- oder Tore-Betrieb,Kunststoff-Zahnrad Modul 5, bis 60mm höhenverstellbar

Orbit 150
Pfostenhöhe 1.500mm
Für weitere Informationen siehe Orbit 125

Orbit 210
Pfostenhöhe 2.130mm
Für weitere Informationen siehe Orbit 125

Motorsteuerung MO 56 für
EST 204 und EST 404


Netzspannung 230V/50Hz
Betriebsspannung 24V
Soft-Start und Soft-Stopp
Kraft für AUF und ZU getrennt einlernbar
Kraftabschaltung mit Kurzrücklauf bei
Auftreffen auf ein Hindernis
Keine Endschalter erforderlich
Teilöffnung per Funk
Vorwarnzeit 4s, aktivierbar
Zulaufautomatik für Vollöffnung einlernbar(0-300s)
Räumzeit einlernbar
Eintasterbetrieb mit Folgelogik
Grün-Ampelanschluss, pot.-frei,
max. 230V/60W
Rot-Ampelanschluss, mit Schlafampelfunktion,
pot.-frei, max. 230V/60W
Warnlichtanschluss, pot.-frei, über Rotampel,
max. 230V/60W



Steckplatz für optionalen
ELKA-Funkempfänger, 434MHz,
für 1- bis 4-Kanal-Handsender
2 x 7-Segmentanzeige, alle
Einstellungen erfolgen im
übersichtlichen Lernmenü
Steckplatz für optionale ELKA Wochenschaltuhr-Modul
Steckklemmenfür einfache
Installation
Selbstverständliches
Netzspannung 230V/50Hz
Betriebsspannung 24V
Soft-Start und Soft-Stopp, rampenförmig
Geschwindigkeit in 8 Stufen für AUF undZU getrennt wählbar
Impulszählung mit Drehzahlüberwachung
Kraft für AUF und ZU getrennt einlernbar
Kraftabschaltung mit Kurzrücklauf beiAuftreffen auf ein Hindernis
Keine Endschalter erforderlich
Zulaufautomatik für Voll- und Teilöffnunggetrennt einstellbar (0-299s)
Vorwarnzeit 4s, vor dem Öffnen und
Schließen, getrennt aktivierbar
Eintasterbetrieb mit Folgelogik oderDreitasterbetrieb
Grün-Ampelanschluss, pot.-frei,
max. 230V/60W
Rot-Ampelanschluss,
pot.-frei, max. 230V/60W
Warnlichtanschluss, pot.-frei, über Rotampel,
max. 230V/60W

LED-Anzeigen für Betriebsspannung,
Kontaktprofile, Lichtschranken und Bedieneingänge Redundanter Stopp-Eingang
Totmannbetrieb wählbar
Professionelles
Lichtschrankenanschluss für 6 Lichtschranken
mit patentierter Testfunktion
Kontaktprofil-Auswertung für AUF und ZU
getrennt, 8,2kOhm
Zykluszählung über 2x7-Segment-Anzeige
Multi-Funktions-Relais für Wartungsanzeige oder für dritten Funk-Kanal,
z.B. Außenbeleuchtung
Notbetrieb bei Ausfall einer Sicherheitseinrichtung über Bedientaster auf derSteuerung (nach ca. 10s über Totmann)



Antriebe     230 Volt

 Lieferumfang  ohne Funk
1 x  Antriebeseinheit
1 x  Motorsteuerung
1 x  Montage.- Bedienungsanleitung

Lieferumfang  Mit Funk
1 x  Antriebseinheit
1 x Motorsteuerung
1 x Funkempfänger
1 x Handsender (SK Midi)
1 x Montage.- Bedienungsanleitung

Montage / Einbauanleitung

Schiebetor EST 604K-2004K

 Download.pdf Datei



EST 604K
Torgewicht 600kg, max.
Torlänge 8.000mm
Mit intregrierter Motorsteuerung MO 44-2, für ein -Taster-oder Drei-Taster-oder Totmannbetrieb, Kontaktpro-Auswertung für AUF und ZU getrennt, Lichtschranken aktivier bar, mit elektronischer Bremse , Antrieb bis 30mm höhenverstellbart zwei magnetischen Endschaltern, mit verzinktem Zahnrad Modul 4.

EST 1204
Torgewicht 1.200kg, max.
Torlänge 12.000mm
Für weitere Informatioen
siehe EST 604

EST 2004
Torgewicht 2.000kg, max.
Torlänge 16.000mm
Für weitere Informatioen
siehe EST 604

EST 604K
Torgewicht 600kg, max.
Torlänge 8.000mm
Mit intregrierter Motorsteuerung MO 44-2, für ein -Taster-oder Drei-Taster-oder Totmannbetrieb, Kontaktpro-Auswertung für AUF und ZU getrennt, Lichtschranken aktivier bar, mit elektronischer Bremse. Geräumiges-Aluminiumgehäuse, pulverbeschichtet, mivorverdrahteter Klemmleiste und Steckockel für Schleifdetektor, mit Sercive-Steckdose und zwei magnetischen Enschaltern. Antrieb bis 30mm höhenverstellbart , mit verzinktem Zahnrad Modul 4.

EST 1204K
Torgewicht 1.200kg max.
Torlänge 12.000mm
Für weitere Informationen siehe EST 604K

EST 2004K
Torgewicht 2.000kg max.
Torlänge 16.000mm
Für weitere Informatioen siehe EST 604K

Motorsteuerung MO 44-2

EST 604 - EST 1204 - EST 2004 - EST 604K - EST 1204K - EST 2004K

EST 2204K - EST 4004K

Netzspannung 230V/50Hz
Laufwegbegrenzung über magnetische Endschalter Teilöffnung einlernbar Vorwarnzeit 4s, vor dem Öffnen und Schließen, getrennt ktivierbar
Zulaufautomatik für Voll- und Teilöffnung getrennt einstellbar (0-300s)
Eintasterbetrieb mit Folgelogik oder Dreitasterbetrieb
Grün-Ampelanschluss, pot.-frei,
max. 230V/60W
Rot-Ampelanschluss, mit
Schlafampelfunktion,
pot.-frei, max. 230V/60W
Warnlichtanschluss, pot.-frei,
max. 230V/60W

LED-Anzeigen für Betriebsspannung,
Kontaktprofile,
Lichtschranken und Bedieneingänge Redundanter topp-Eingang
Totmannbetrieb wählbar

Professionelles
Lichtschrankenanschluss für 6 Lichtschranken
mit patentierter Testfunktion
Kontaktprofil-Auswertung für AUF und ZU
getrennt, 8,2kOhm
Notbetrieb bei Ausfall einer Sicherheitseinrichtung
über Bedientaster auf der
Steuerung (nach ca. 10s über Totmann)
Tag-/Nachtbetrieb wählbar
Tandembetrieb
Steckplatz für optionales LKAWochenschaltuhr-Modul
Steckplatz für optionalen
ELKA-Funkempfänger, 434MHz,
Kanal 1 für Vollöffnung
Kanal 2 für Teilöffnung



Antriebe      400 Volt

 Lieferumfang  ohne Funk
1 x Antriebeseinheit
1 x Motorsteuerung
1 x  Montage.- Bedienungsanleitung

Lieferumfang  Mit Funk
1 x Antriebseinheit
1 x Motorsteuerung
1 x Funkempfänger
1 x Handsender (SK Midi)
1 x Montage.- Bedienungsanleitung

Montage / Einbauanleitung

Schiebetor EST 2204K

 Download. pdf Datei


EST 2204K
Torgewicht 2.200kg, max.
Torlänge 18.000mm
Mit intregrierter Motorsteuerung MO 44-2, für ein -Taster-oder Drei-Taster-oder Totmannbetrieb, Kontaktpro-Auswertung für AUF und ZU getrennt, Lichtschrankentest aktivier bar, mit Motorbremse Motorschutzschalter, Geräumiges Aluminium-Gehäuse, pulverbeschichtet, mit vorverdrahteter Kliste und Stecksockel für Schleifdetektoren, mit Service-Steckdose und zwei magnetischen Endschaltern.Antrieb bis 30mm höhenverstellbar. mit verzinktem Zahnrad Modull 4

EST 4004K
Torgewicht 4.000kg, max.
Torlänge 20.000mm
Mit intregrierter Motorsteuerung MO 44-2, für ein -Taster-oder Drei-Taster-oder Totmannbetrieb, Kontaktpro-Auswertung für AUF und ZU getrennt, Lichtschrankentest aktivier bar, mit Motorbremse Motorschutzschalter, Geräumiges Aluminium-Gehäuse, pulverbeschichtet, mit vorverdrahteter Kliste und Stecksockel für Schleifdetektoren, mit Service-Steckdose und zwei magnetischen Endschaltern.Antrieb bis 30mm höhenverstellbar. mit verzinktem Zahnrad Modull 6

Motorsteuerung MO 44-2

EST 604 - EST 1204 - EST 2004 - EST 604K - EST 1204K - EST 2004K

EST 2204K - EST 4004K

Netzspannung 230V/50Hz
Laufwegbegrenzung über magnetische Endschalter Teilöffnung einlernbar Vorwarnzeit 4s, vor dem Öffnen und Schließen, getrennt ktivierbar
Zulaufautomatik für Voll- und Teilöffnung getrennt einstellbar (0-300s)
Eintasterbetrieb mit Folgelogik oder Dreitasterbetrieb
Grün-Ampelanschluss, pot.-frei,
max. 230V/60W
Rot-Ampelanschluss, mit Schlafampelfunktion,
pot.-frei, max. 230V/60W
Warnlichtanschluss, pot.-frei,
max. 230V/60W

LED-Anzeigen für Betriebsspannung,
Kontaktprofile,
Lichtschranken und Bedieneingänge Redundanter topp-Eingang
Totmannbetrieb wählbar

Professionelles
Lichtschrankenanschluss für 6 Lichtschranken
mit patentierter Testfunktion
Kontaktprofil-Auswertung für AUF und ZU
getrennt, 8,2kOhm
Notbetrieb bei Ausfall einer Sicherheitseinrichtung
über Bedientaster auf der
Steuerung (nach ca. 10s über Totmann)
Tag-/Nachtbetrieb wählbar
Tandembetrieb
Steckplatz für optionales LKAWochenschaltuhr-Modul
Steckplatz für optionalen
ELKA-Funkempfänger, 434MHz,Kanal 1 für Vollöffnung
Kanal 2 für Teilöffnung
